拖链电缆,耐弯曲电缆,抗拉耐磨电缆

上架时间:2019-05-17
浏览次数:695
产品类型:特种电缆,拖链电缆,柔性电缆
产品颜色:欢迎来电咨询
产品价格:¥欢迎来电询价合作
产品详情

拖链电缆,耐弯曲电缆,抗拉耐磨电缆,优明特厂家:

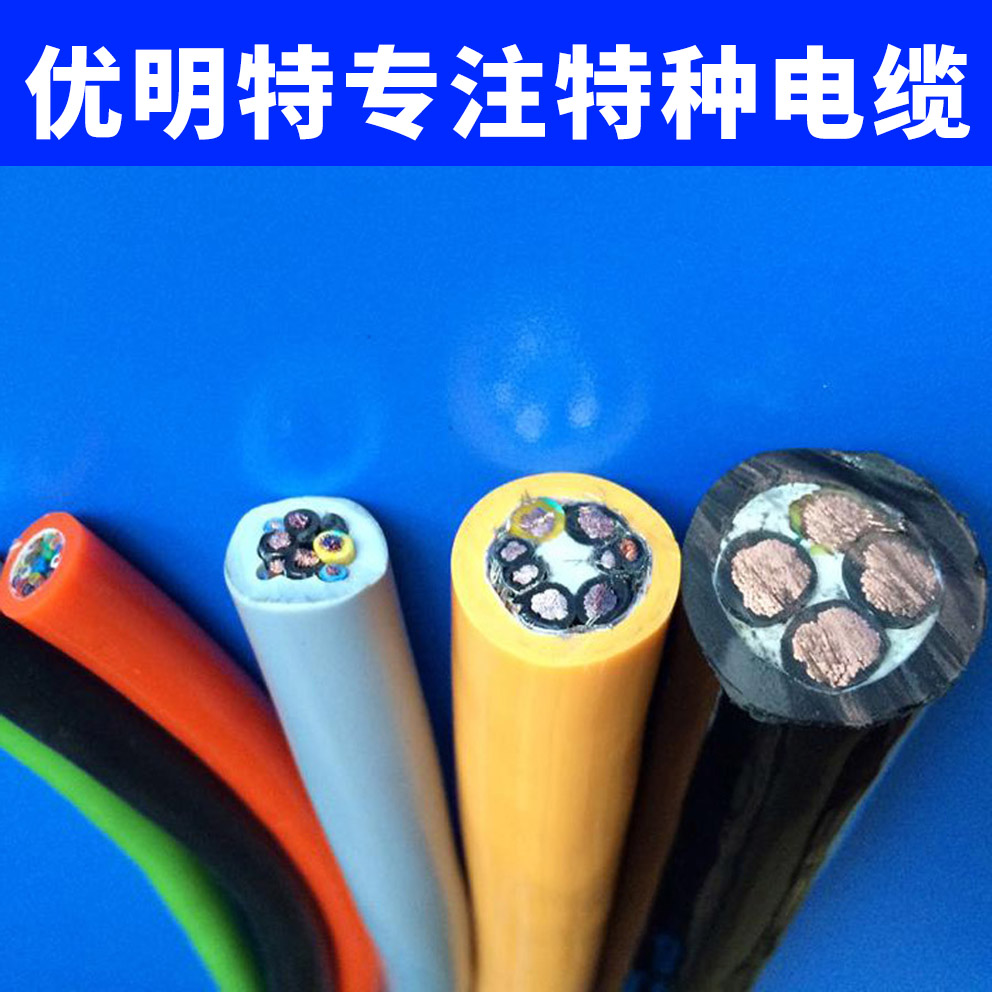

在工业应用中,越来越多的复杂运动需要使用到可扭转或三维高柔性电缆,并且要求这些电缆可以拥有和使用于直线拖链系统中时相似的使用寿命。线芯,束绞,屏蔽和护套材料必须要能承受弯曲时产生的挤压力以及由扭转运动产生的径向压力的变化。为此,不同“软”结构元件  如:粘胶纤维,PTFE元件或其它装填元件等,都被用于高柔性机器人电缆中,以吸收扭转力。37711033-036e-4685-832b-d7dee839653f.jpg

优明特电缆应用范围:
拖链电缆用于机器人系统,自动装卸设备并且用于机械,无特殊变动。拖链电缆可以用于室内和室外。拖链电缆有侵蚀性矿物油渗漏的区域以及电缆暴露于高机械应力的区域。
拖链电缆特点:
 1、机器人抗扭信号电缆中的芯线,束绞,屏蔽和护套材料,就必须要能够承受弯曲时产生的挤压力或者是由扭转运动产生的径向压力的变化。所以,不同“软”结构元件,如:粘胶纤维,PTFE元件或其它装填元件等,都使用在了高柔性机器人电缆中,这样能够更好的吸收扭转力。
 2、机器人抗扭信号电缆在控制电缆和总线电缆中使用,具有较高的耐磨性能,而且采用的是TPV护套材料,所以可以有效的保护经过扭转优化的绞合元件不受损坏。


高柔性机器人电缆都在取长1米,做+/-180°扭转的测试中经过了2000000次往返运动的测试。除此之外,我们还进行了另外一项测试,也就是将电缆置于一根长度约2500毫米的拖链中,然后进行270°的扭转,在此期间,向心力则会使电缆承受高的负载以及沉重的冲击力,所以一般来说,这种情况通常会发生在工业机器人的应用中。
拖链电缆参数:
导体:高抗弯强度的精细裸铜多股线(符合   EN 60228 标准)
绝缘材料:高机械性能的 绝缘TPE或高强度混合材料
单元屏蔽:高抗扭强度的镀锡铜丝编织屏蔽,光学覆盖率80%
外护套:低粘性,不含卤素,高强混合料物,特别耐磨损且具有高度的灵活性,适用于拖链
使用温度范围:(移动安装)-25 °C 或0 °C至 +80  °C,弯曲半径为10 x  d可选
使用温度范围:(固定铺设)-40 °C 或-25 °C至 +80  °C,弯曲半径为4 x  d可选
大速度:180 °/s
扭转大加速度:60 °/s2
行程距离:适用于机器人和三维运动的应用,  Class 5或6
扭转:每1米电缆长度可 扭转±180°
抗辐射强度:高
额定电压:300/500 V (符合DIN  VDE 0245标准)   450V/750V  600V/1000V
弯曲寿命:200 万次以上。
移动速度:3 m/s
特性:防浅水、防油、抗紫外线、耐候性;耐寒、耐磨性、能承受一定的机械外力;稳定的信号传输特性(抗干扰、抗串扰);适用于连续往复运动下的安装,特别是工业作用环境下的频繁弯曲场合,如现代化机械标准部件的拖链中及物流系统、操控系统、机械自动化系统等。数控机床、电子设备、五金冲压、木材石材机械、玻璃与门窗机械、注塑机、机械(人)手、建筑机械、重型机器厂、汽车制造、起重运输设备、自动化仓库、码头、消防车等的室内外环境需要屏蔽的场所。特别需要无差异和变化的稳定的信息传导与监控。
导体:多股超细精绞无氧铜丝
绝缘:特殊混合橡胶绝缘
颜色:≤0.5mm 颜色表示,A线:棕、黑、蓝、紫、粉红、橙与B线黑色芯线成对;
      ≥0.5mm 黑色数字白色号码编号,相邻数字编码成对
芯线结构:成对结构后分层集束,防扭结结构设计
屏蔽:裸铜网编织屏蔽,密度70%以上
护套:特殊橡胶材料
颜色:黑色(RAL9005) 灰色(RAL7001) 橙色(RAL2003)
额定电压:<0.5mm² 300/300V;
因拖链电缆属于特种电缆,受到敷设环境的影响因素较多,选型时请参考工作人员专业建议,欢迎来电商讨!
